SCC消霧節水技術
大型化，單模塊 | 全年連續運行 | 鋼結構或鋼筋混凝土結構 | 消噪點為底部進風側與頂部出風部位
單風機冷卻范圍：1000~5500m3/h
空氣從底部逆流進風，與下落的噴淋水在填料表面逆向交替接觸，進行熱質交換，形成的飽和濕熱空氣由頂部風機排出，水分由特殊結構的脫水器擋回自然回流至集水槽循環使用。
圍護系統、傳動系統、布水系統、換熱系統、補水機構、檢修及防護設施。
1.大型化，單模塊1000-5500mm3/h;
2.全年連續運行;
3.鋼結構或鋼筋混凝土結構;
4.消噪點為底部進風側與頂部出風部位。
大型化，單模塊 | 全年連續運行 | 鋼結構或鋼筋混凝土結構 | 消噪點為底部進風側與頂部出風部位
單風機冷卻范圍：1000~5500m3/h

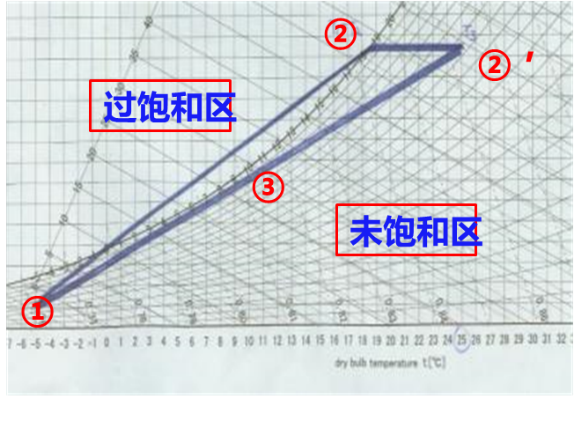

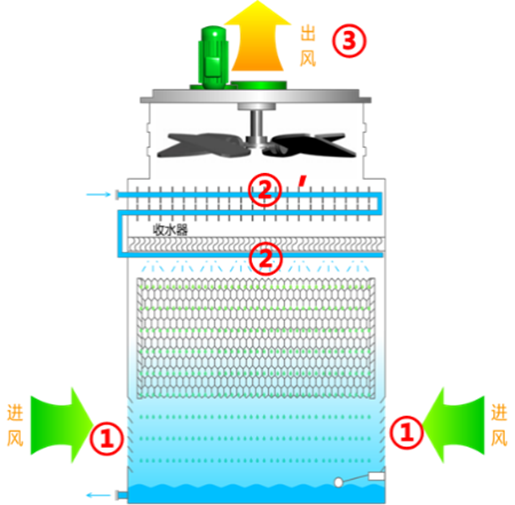

冷卻塔出風口放置高效換熱器，通過換熱器將原有的飽和濕空氣2點加熱變成不飽和濕空氣2’點，然后通過風機排出塔外，與塔外空氣1點均勻混合，回到外界空氣，這個過程不經過過飽和區，實現消霧節水目的。
消霧節水冷卻塔模型
焓濕圖
1.大型化，單模塊1000-5500m3/h;
2.全年連續運行;
3.鋼結構，鋼筋混凝土結構（框架由供應商設計出圖，設計院校核，土施用戶負責）;
4.消噪點為底部進風側與頂部出風部位;
5.比普通工業塔高度略高，風阻大，電耗略高;
6.除霧裝置內部平鋪，采用可移動折疊式消霧裝置技術，實現消霧與非消霧工況的自動切換，在節約能耗的前提下充分保證夏季冷卻塔熱力性能。
適用于電廠、煤化工、石油化工、鋼鐵冶金行業等工業領域大型循環水場有消霧節水需求的新建項目，特別適用于對噪音有嚴格要求和空氣中有柳絮等飄飛物的場合。
大型化，單模塊 | 全年連續運行 | 鋼結構或鋼筋混凝土結構 | 消噪點為底部進風側與頂部出風部位
單風機冷卻范圍：1000~5500m3/h

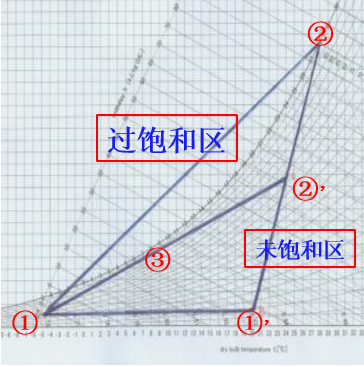

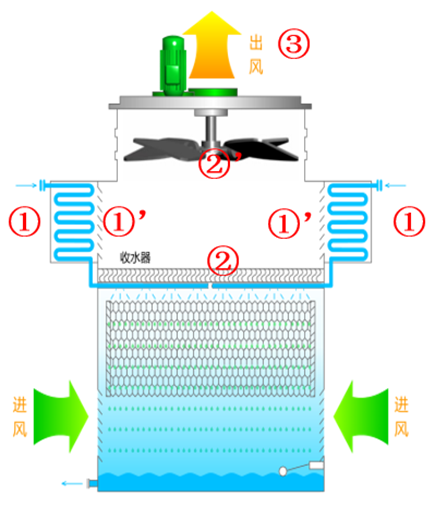

冷卻塔上兩側開具進風口并增加翅片換熱器，外界干空氣1點通過換熱器將變?yōu)楦邷馗煽諝?‘點，此部分空氣與冷卻塔內飽和濕空氣2點混合，形成不飽和濕空氣2’點，然后通過風機排出塔外，與塔外空氣1點均勻混合，回到外界空氣，這個過程不經過過飽和區，實現消霧目的。
消霧節水冷卻塔模型
焓濕圖
圍護系統、傳動系統、布水系統、換熱系統、防白煙裝置、風量調節機構、補水機構、檢修及防護設施。
1.大型化，單模塊1000-5500m3/h;
2.全年連續運行;
3.鋼結構，鋼筋混凝土結構（框架由供應商設計出圖，設計院校核，土施用戶負責）;
4.消噪點為底部進風側與頂部出風部位;
5.比加熱高度略高，換熱面積小，風阻偏小;
6.適用于老塔防白煙改造項目。
適用于電廠、煤化工、石油化工、鋼鐵冶金行業等工業領域大型循環水場有消霧節水需求的項目，以及普通冷卻塔消霧改造項目。

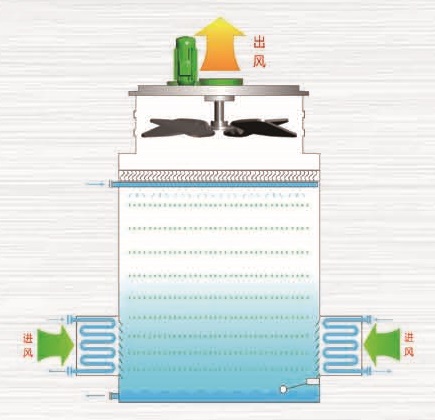

干空氣通過進風口設置的換熱器被加熱形成高溫干空氣，然后進入污水蒸發塔與噴淋的污水進行換熱，加速污水中水分蒸發，高溫干空氣變成低溫飽和濕空氣由頂部風機排出，污水中的水含量降低，析出固體。由污水排放變?yōu)楣腆w或半固體排放，從而實現污水處理的目的。

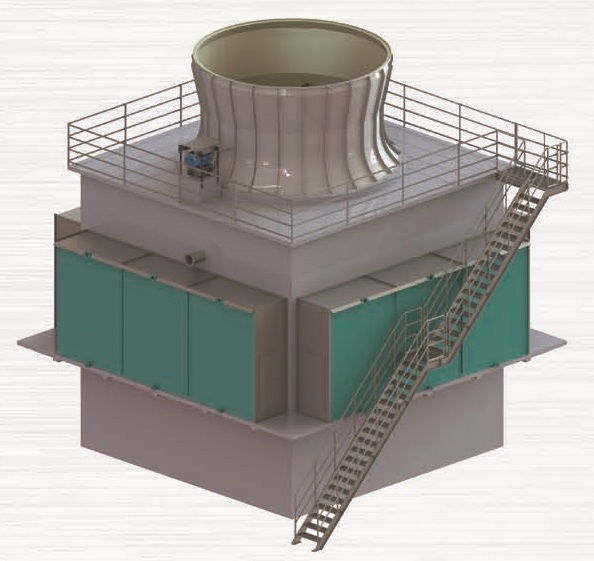

污水蒸發型冷卻塔模型圖
模型圖
